直線導軌是許多工業應用的支柱，為負載提供低摩擦導向和高剛度，負載范圍從幾克到幾千千克不等。它們的尺寸，精度等級和預載范圍使得線性導軌幾乎適用于任何性能要求。

使用直線導軌的原因很多，但與其他類型的導軌相比，它們明顯的優點是負載能力，行程精度和剛性。例如，圓形軸導向裝置只能承受向下或向上載荷，而線性導軌可以承受向下/向上載荷和力矩載荷。與交叉滾柱導軌不同，其行程通常限制在1米或更短，直線導軌可提供非常長的行程長度。與滑動軸承導軌相比，直線導軌具有更高的剛度和剛度，并且通常具有更好的負載/壽命特性。

線性導軌還可以提供高水平的行程精度，這要歸功于導軌的一個或兩個邊緣的加工，這些邊緣充當參考面。并且具有兩排，四排或六排滾動元件 - 球形滾珠或圓柱滾子 - 剛度高并且軸承座的偏轉小。這些屬性相結合，提供了一個線性導向系統，非常適合要求精度，剛性和壽命的應用。

單軌應用

由于直線導軌在導軌的每一側都有負載支撐球（或滾子），因此即使只使用一根導軌，它們也能承受懸臂負載。（相比之下，當存在懸臂負載時，需要成對使用圓軸線性導軌。）由于此功能，許多應用使用單個線性導軌，以節省空間或防止系統中其他組件之間未對準的問題。以下是使用單個線性導軌的應用示例...

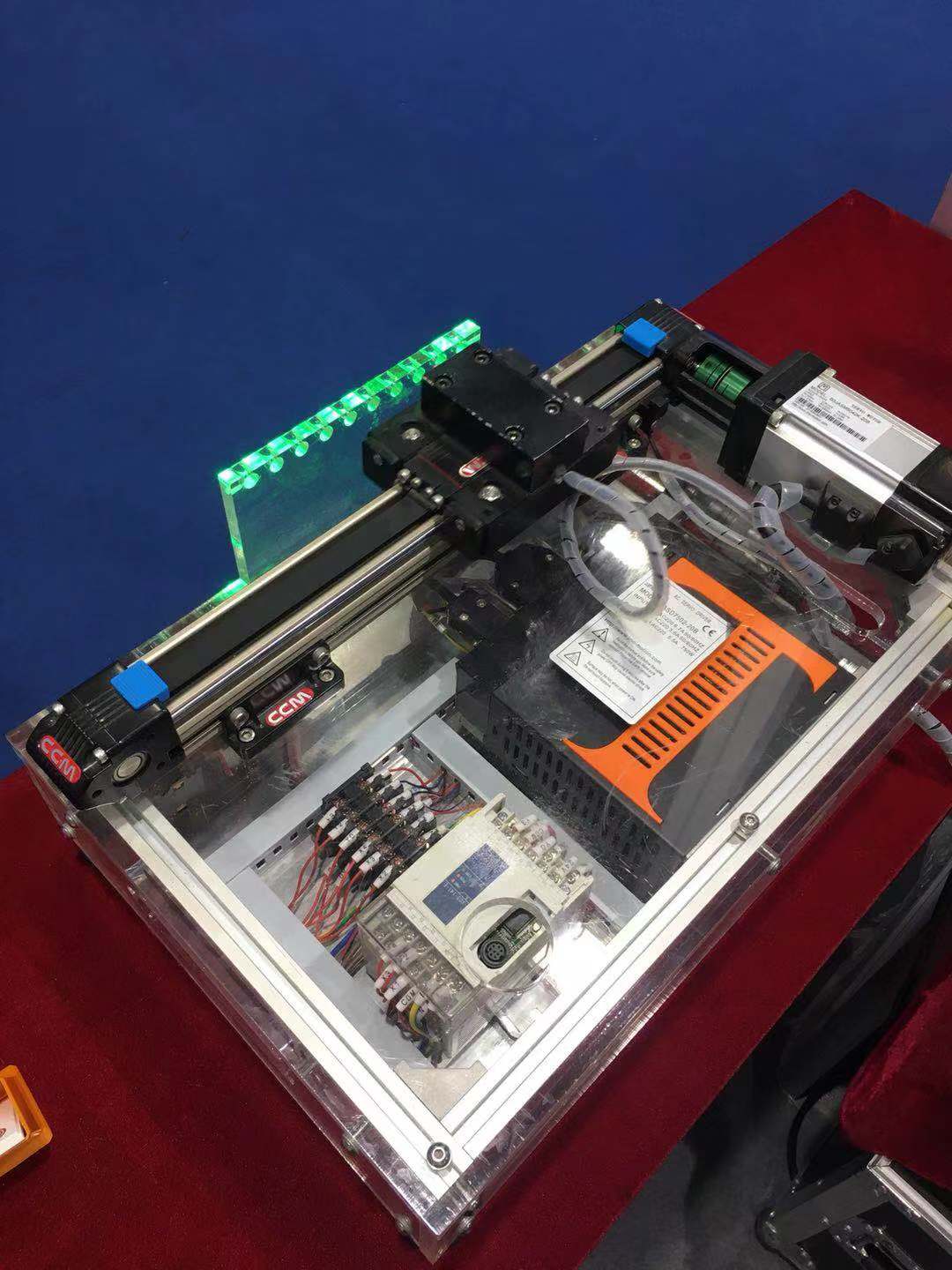

直線執行器 - 直線執行器 通常是用皮帶，螺釘或氣缸驅動的執行器的導向機構，因為它們能夠承受力矩載荷。它們還可以提供5 m / s的行進速度，這在皮帶或氣動驅動系統中非常重要。

架空輸送系統 - 當負載位于導軌和軸承座下方時，如高架運輸系統的情況一樣，直線導軌是導向的良好選擇。它們的高負載能力允許運輸重載荷，并且線性軌道的剛性有助于加強整個系統。

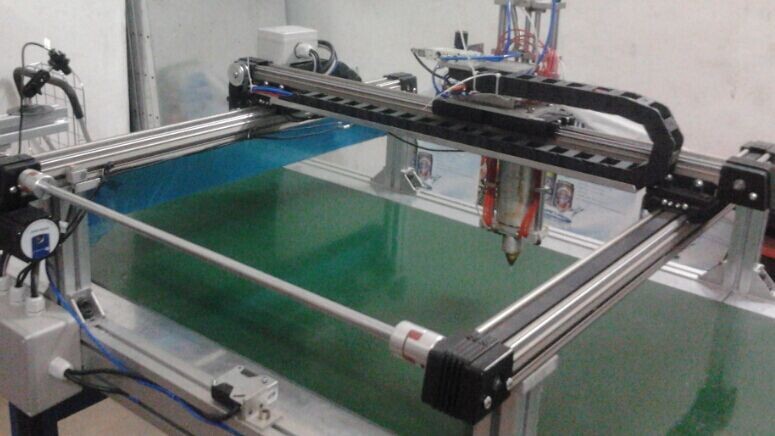

龍門機器人 - 龍門架的定義特征是它有兩個X（有時是兩個Y和兩個Z）軸。各個軸通常包含單個線性導軌，并由螺釘或皮帶和滑輪系統驅動。兩個軸平行工作（例如X和X'），即使每個軸只有一個直線導軌，也能實現非常好的力矩容量。

雙軌應用

當存在高力矩載荷時，可以成對使用直線導軌，這允許將力矩載荷分解為軸承座上的力。在這種配置中，驅動機構可以安裝在線性導軌之間，使整個系統非常緊湊。雙線性導軌應用包括：

線性平臺 - 平臺通常是要求精度的系統，這意味著高行程精度和偏轉是重要的。即使負載位于平臺的中心，很少或沒有力矩負載，通常使用雙線性導軌來確保剛度和軸承壽命較大化。

笛卡爾機器人 - 由于笛卡爾機器人通常每軸僅使用一個線性系統，因此每個軸都能承受高力矩載荷非常重要。這就是為什么大多數笛卡爾機器人軸都由線性執行器構成，這些執行器包含兩個平行的線性導軌。

機器人運輸裝置 - 六軸機器人為需要在多個方向上伸展和旋轉的應用提供靈活的運動。但是，如果機器人需要移動到另一個工作站或工作區域，雙軌系統可以充當“第七軸”，將整個機器人運送到新的位置。在這些應用中，直線導軌的一個顯著優點是能夠連接多個導軌 ，行程非常長 - 通常超過15米。
